無地フィルム専用検査システム
Hawkeyes - Lite
カメラ画像処理一体型無地フィルム検査システム Hawkeyes - Liteロゴマーク

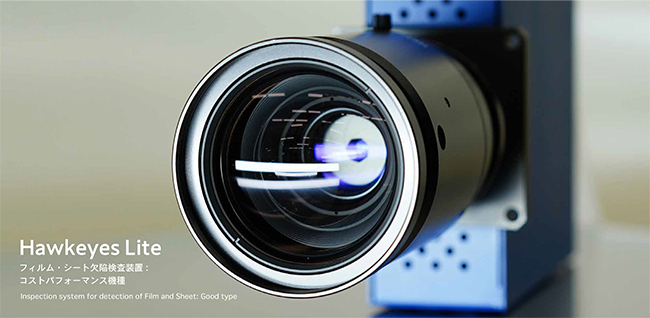

カメラ画像処理一体型無地フィルム検査システム Hawkeyes - Liteイメージ図

生産ラインの簡易検査、傾向管理に

弊社フラグシップモデルであるHawkeyes one、Hawkeyes ELITEの欠陥検出機能を引き継ぎ、無駄をそぎ落とし、低価格、省スペース化を実現

特長

  • 画像処理、カメラ一体型モデル
  • コンパクトな装置サイズ
  • 既存ラインにも後付け可能
  • オプション:AI欠陥分類に対応
  • オプション:移動式簡易検査装置に対応

参考検出画像


濃淡画像 処理画像 検出画像
黒点
ムラ
スジ
キズ
突起
打痕
横スジ
ダイスジ

概略仕様

カメラ 画素数 7,400pix
センサ タカノオリジナル
カメラクロック 266MHz
カメラ接続台数 1~4台
電源・電力 電源 AC100V~200V
消費電力 20A
その他 欠陥判定 サイズ
基本機能 マップ表示、周期判定、ランク判定、欠陥一覧表示、欠陥詳細表示
オプション エンコーダー、AI欠陥分類システム

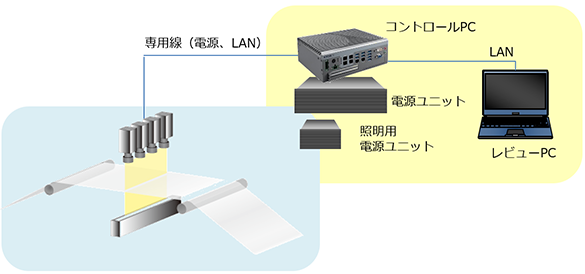

システム概要図

コンパクトで既存ラインにも後付け可能な無地シート検査システムです
高画質な検査を安価かつコンパクトに提供します


アプリケーション

※クリックで拡大画像をご覧いただけます

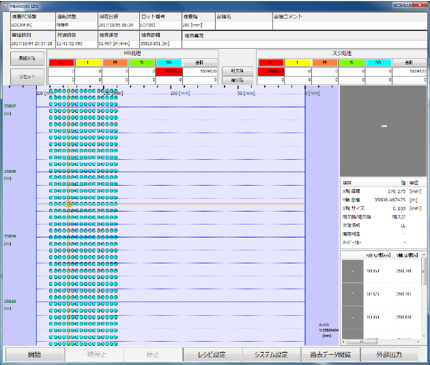

メイン画面

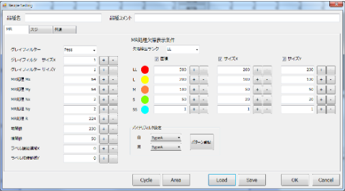

レシピ画面

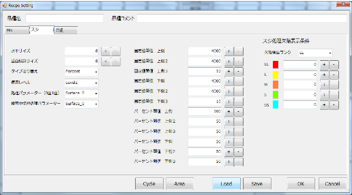

レシピ画面

機能

  • レビューアプリ機能
  • 検出機能
  • 判定機能
  • 制御機能

寸法

電源ユニット寸法 W=460mm
D=320mm
H=90mm
コントロールPC寸法 W=235mm
D=198.8mm
H=82mm
カメラ寸法 W=126mm
D=48.2mm
H=140mm
※長さは分解能により変動します

オプション:アドインAI欠陥分類システム ※特許出願中

高速検査×AIで、簡単に高精度な欠陥分類が可能

高速カメラ画像で画像化することで人レベルの高精度な判別を実現

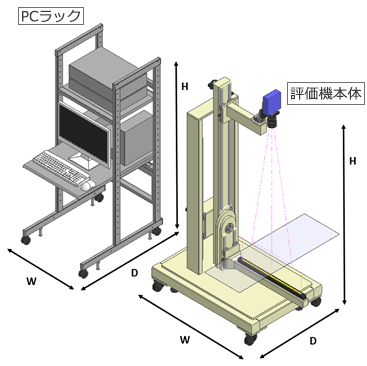

オプション:移動式簡易検査装置

本体寸法 W=1,200mm
D=700mm
H=1,800mm
~2,900mm
※高さは分解能により変動します

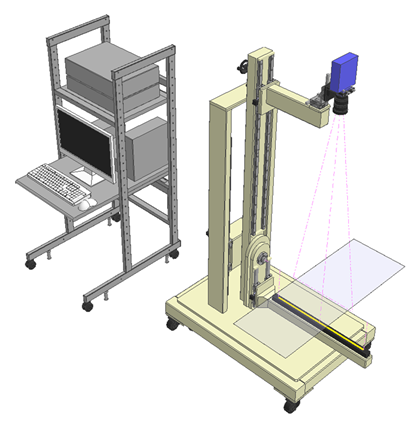

透過光学系の装置イメージ

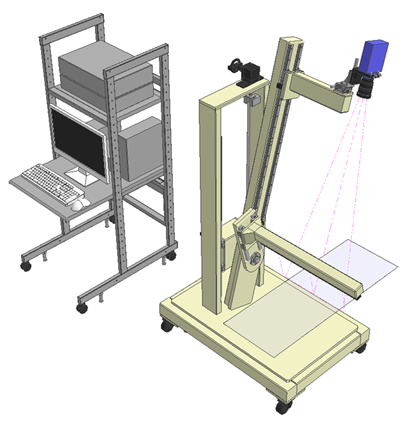

反射光学系の装置イメージ
