高集光パルスソーラーシミュレーター ALIS-HIS

高集光倍率の擬似太陽光を照射し、電流電圧特性を測定する集光型多接合太陽電池セル用のソーラーシュミレーターです。

特徴

集光型太陽電池は太陽光をフレネルレンズで約500倍まで集光してセルに照射し、数mm角の小さなセルから非常に大きな電流を取り出します。セルの発電電流測定には擬似太陽光を照射するソーラーシュミレーターを使用しますが、集光型太陽電池用としてはキセノンフラッシュランプを光源にして短パルスの強力な光照射をおこない、その間にバイアス電圧を可変しながら電流出力を測定します。x1～x1000倍までの超高集光倍率での擬似太陽光を照射でき、光強度を可変させながらセルの発電特性を評価することが可能です。

仕様

測定例

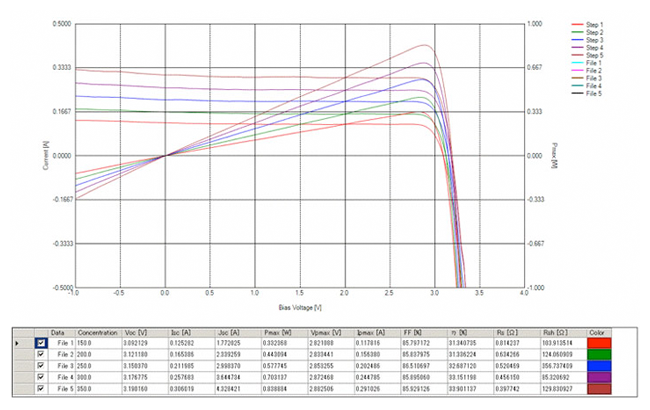

３接合セルを集光倍率x150～x350に可変した測定例を示します。
