製品情報

Product Information

無地フィルム検査システム
Hawkeyes ELITE
無地フィルム検査システムHawkeyes - ELITEロゴマーク

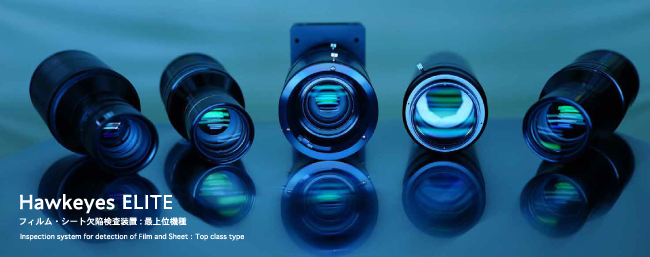

無地フィルム検査システムHawkeyes ELITEイメージ

特長

  • 業界最高水準の高速高精細を目的に開発された自社製カメラ
ライン速度 検出サイズ
100m/min 20μm
200m/min 40μm
独自の画像処理技術を駆使、複数アルゴリズムを並列処理、確実な欠陥を検出します。

濃淡画像 処理画像 検出画像
黒点
ムラ
スジ
キズ
突起
打痕
横スジ
ダイスジ

タカノカメラでの画像の鮮明さ(同じ欠陥を高速で撮像して比較)


 タカノカメラ
実欠陥に近い形状で鮮明

 市販カメラ
欠陥が潰れた形状で画像化

タカノカメラの画像をつかったAI欠陥分類はこちら

仕様

検査対象

ホール系:コート抜け、ピンホール   スジ欠陥:塗布スジ、しわ、ロールスジ 等
凹凸系欠陥:異物、キズ、気泡 他    ムラ欠陥:塗布ムラ、ハジキ 等

Hardware

CCD有効Line画素数2,000pix, 4,000pix, 7,400pix, 16,000pix
制御・統計用PCFA仕様(OS:Windows 7)

Software*

Inspection検査判定処理、ノイズリダクション処理、空間フィルタ、欠陥Map表示
Review欠陥リスト(Map/座標データ)、欠陥画表示、トレンドグラフ、統計処理 等
Hawk view duplex複数Review接続管理、情報配信制御 等

※画面表示や機能追加などのカスタマイズ対応可能

用途

  • セラミックコンデンサ(グリーンシート)
  • 電池材料(セパレータ、金属箔)
  • 光学フィルム
  • 電子部材(PI、各種金属箔、感光剤、樹脂フィルム)
