パターン付フィルム検査システム
Hawkeyes - PATTERN
パターン付フィルム検査システム Hawkeyes - PATTERN
ロゴマーク

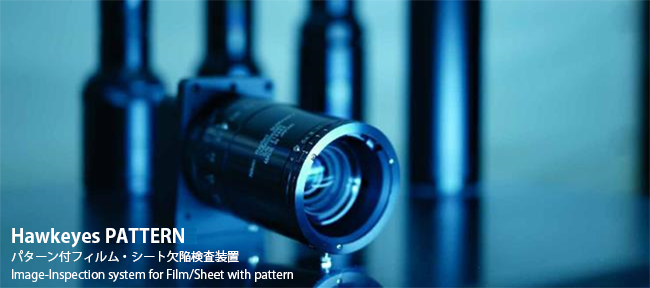

パターン付フィルム検査システム Hawkeyes - PATTERNイメージ図

特長

  • 複雑配線から Metal Mesh まで、材質形状を問わない検査が可能
  • 印刷 Gap、搬送 Gap にも対応可能な各種補正処理を搭載
  • Roll to Roll、枚葉、解析用途とあらゆる搬送方法とニーズに対応
検査カメラ 16000pix
検出力 Line & Space 30um対応
Resolution 5um
検出力 10um~
アルゴリズム タカノGFC処理、特殊マッチング処理など

 TPS検査

 パッケージ検査
(マッチング処理)

 電子部材検査
(GFC処理)

仕様

Hawk eyes (Pattern)

分解能 5μm×5μm
搬送速度 10m/min
検査精度 □30μm
対応ライン&スペース 30μm/30μm
検査対象項目 パターン短絡、断線、突起、異物、欠け、ピンホールなど

検出

パターン部および、配線部検査例

パターン付フィルム検査システム Hawkeyes - PATTERN 検出例
配線部
短縮欠陥
パターン付フィルム検査システム Hawkeyes - PATTERN 検出例
配線部
断線欠陥
パターン付フィルム検査システム Hawkeyes - PATTERN 検出例
斜め配線部
欠け、断線欠陥

用途例

  • タッチパネル
  • セラミックコンデンサ
  • 電子部材

システム概要

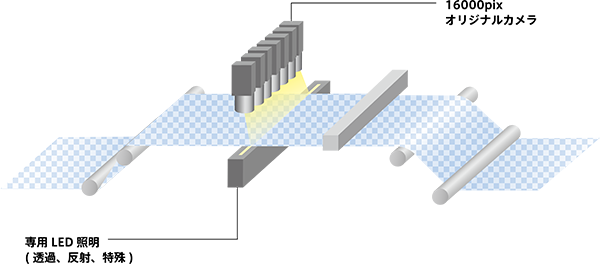

パターン付フィルム検査システム Hawkeyes - PATTERN システム概要
