表面欠陥検査装置 ZEBBRA

スリット光を活用したユニークな光学系と独自の検出アルゴリズムにより、従来トレードオフの関係にあった「検出力」「汎用性」「経済性」を １つの光学ユニットで実現。加えて被検査物の形状に依存しない検査が可能です。

ZEBBRAと従来光学検査の特徴比較

	検査画像1	検査画像2
ZEBBRA
面照明
リング照明

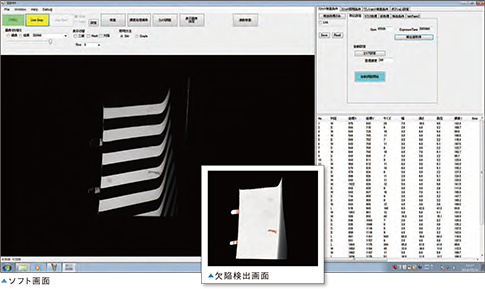

検査ソフト

装置化事例

起伏面検査

プレート・フィルム・シート等の表面検査

概要 ワークの大きさや形状を選ばず、ワーク対象に応じて柔軟な設計対応が可能。 表裏同時検査に対応可能。 オフライン検査からインライン全数検査まで、様々なライン構想に対応。 アプリケーション例 凹凸のある金属表面 しわの発生しやすいパウチフィルム 形状が変化しやすいフレキシブルプリント基板 等

【装置イメージ】 検出能力 検出範囲300mm×300mm/shot 検査時間1sec/shot サイズ 高さ 凹凸 100μm～ 10μm～ スリキズ 30μm～ 1μm～ 異物・汚れ 100μm～ -

小型立体物検査

塗装部品・メッキ部品等の表面検査

概要

• 曲面を持つ立体物でも平面同様に検査が可能。

• オフライン検査からインライン全数検査まで、様々なライン構想に対応。

アプリケーション例

• 自動車内装部品

• 家具、衛生用品 等


中・大型立体物検査

ロボット組み込み等に対応した表面検査

概要

• ロボット組み込みに対応したシステム設計が可能。自動車ボディなどの検査に最適な環境を設計。

アプリケーション例

• 自動車ボディ 等

設備仕様
